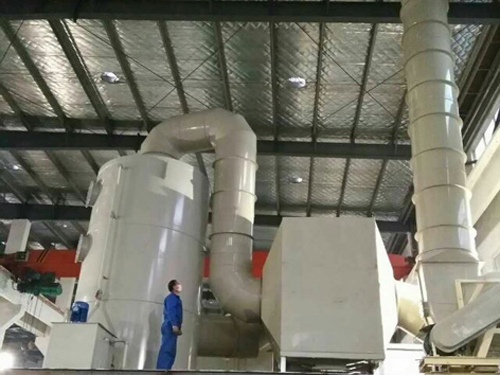

目前很多實驗室因?qū)嶒?yàn)過程需要采用數量不等的通風柜、萬向抽氣罩等廢氣收集裝置，大多數采用直接排放室外或房頂，造成二次污染，實驗過程產生的廢氣一般分為有機與無機兩種，單一的使用噴淋塔或活性炭箱過濾無法達到凈化功能，本公司現為大家介紹雙重凈化，就是采用活性炭吸附箱及噴淋為主的廢氣處理工藝，即通過通風柜對廢氣收集后，通過風機將集中收集的廢氣先吸入活性炭吸附箱進行吸附，再通入噴淋塔去進行處理，并達到降低其他惡臭氣體濃度，此處理過后的廢氣再通過5m高空排放到大氣中。
一、 參考規范
《中華人民共和國環境保護法》
《中華人民共和國大氣污染防治法》
《環境空氣質量標準》 GB3095-2012
《大氣污染物排放標準》 GB16297-1996
治理方案考慮采用活性炭塔及噴淋塔進行雙重處理?；钚蕴克皣娏芩抢梦盏脑韥?lái)達到處理廢氣的目的。廢氣排放凈化效率可以達到90%左右。
三、凈化吸收設備技術參數說明
1. 活性炭吸收系統
活性炭吸附箱設備主要由箱體、濾料層，進出口管組成。
濾料層里邊裝著活性炭，濾料層結構采用可以拆卸式，便于更換活性炭。
活性炭做吸附劑，活性炭是多孔結構，比表面積很大（表面積/體積），具有良好的吸附性。
廢氣由底部進風口進入箱內，穿過濾料層，廢氣中有害成分被濾層吸附后，凈化后的氣體經風機排出。
2.工作原理
有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭?jī)艋^(guò)濾箱體，由于活性炭固體表面上存在著未平衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質從而被吸附，廢氣經過濾器后，進入設備排塵系統，凈化氣體高空達標排放。
噴淋吸收系統主要由填料、噴淋裝置、除霧裝置、噴淋液循環泵、吸收塔組成。
1）填料
填料主要作為布風裝置，布置于吸收塔噴淋區下部，煙氣通過托盤后，被均勻分布到整個吸收塔截面。這種布風裝置對于提高吸收效率是必要的，除了使主噴淋區煙氣分布均勻外，吸收塔托盤還使得煙氣與吸收液或洗滌液在托盤上的液膜區域得到充分接觸。托盤結構為帶分隔圍堰的多孔板，托盤被分割成便于從吸收塔人孔進出的板片，水平擱置在托盤支撐的結構上。
2）噴淋裝置
吸收塔內部噴淋系統是由分配母管和噴嘴組成的網狀系統。每臺吸收塔再循環泵均對應一個噴淋層，噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋系統能使?jié){液在吸收塔內均勻分布，流經每個噴淋層的流量相等。
3）除霧裝置
用于分離煙氣攜帶的液滴。吸收塔除霧器布置于吸收塔頂部最后一個噴淋組件的上部。煙氣穿過循環漿液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在在擋板結垢的危險，需定期進行清洗，除去所含漿液霧滴。
4）噴淋液循環泵
吸收塔再循環泵安裝在吸收塔旁，用于吸收塔內噴淋液的再循環。采用單流和單級臥式離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、地腳螺栓、機械密封和所有的管道、閥門及就地儀表和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。
5）噴淋吸收塔
塔體采用PP結構。在PP殼體的設計方面，我們考慮了以下綜合因素，其工作環境是相當惡劣的，長期在酸性的腐蝕下工作，并且要承受塔體自身壓力及溶液壓力，還要承受工作時的風壓，要求即要良好的耐腐蝕性能，又要保持較高的抗拉、抗壓強度塔體采用機械纏繞工藝生產制作，強度高，質量可信，性能良好。
